产品概述

消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、以及过流（过载）等故障信息并报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度的保障消防联动系统的可靠性。

适用范围

适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 28184-2011 《消防设备电源监控系统》及GB 25506-2010 《消防控制室通用技术要求》的标准。

系统功能

监控报警
●被监控设备电源回路开关状态
●被监控设备电源的工作状态（电压、电流及报警状态信息）
●监控器与模块（电压/电流信号传感器）之间的连接线断路、短路
●监控器主电源欠压（≤80%主电源电压）或过压（≥110%主电源电压）
●故障响应时间：≤100s
●故障声信号：可手动消除，当再次有报警信号输入时，能再次启动
●故障光信号：红色LED指示灯常亮
●故障期间，非故障回路的正常工作不受影响

控制输出
●对个别或全部被监控设备的报警继电器进行远程遥控操作
●监控器报警控制输出：常开无源触点，容量：AC270V 5A

自检
●设备自检：手动检查
●自检耗时：≤30s

报警记录
●记录10000条相关故障报警信息
●报警类型：故障ID、发生时间、故障描述
●主机故障查询 、打印
●分机故障查询、打印

操作分级
●操作员：可进入软件界面查看实时监测情况、消除报警声音和查询报警记录
●管理员：可操作除针对系统本身的信息维护外的其他操作

监控探测器技术指标

工作电源
●主电源：AC220V 50Hz（允许85%~110%范围内变化）
●备用电源：主电源低电压或停电时，维持监控设备工作时间≥8h
● 监控器为连接的模块（电压/电流信号传感器）提供DC24V电源

工作制和传输方式
●24小时工作制，CNA总线方式，传输距离1km（可通过中继器延长通讯传输距离）。

主要参数及组成部件
●监控容量：≤128点
●显示方式：点阵液晶
●输入输出模块：内置远程智能I/O模块
●声光报警模块：内置喇叭，蜂鸣器，LED指示灯
●备用电源：DC24V，20Ah

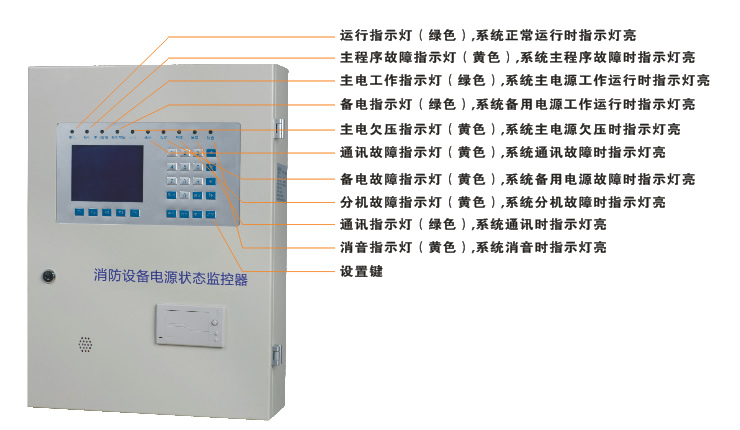

监控设备面板元件布置及功能说明

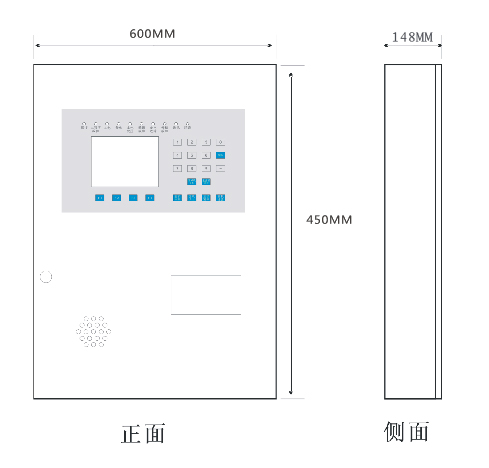

消防设备电源监控主机尺寸图：

注意事项

1、应该定期（建议每周一次）对系统进行自检，并确认自检正常，以保证集中控制器处于正常工作状态。
2、报警发生时，应先做“消音”处理，显示屏的内容，判断故障类型，再对供电电路进行隐患排除，隐患排除以后进行复位操作，使集中控制器恢复正常工作状态。
3、每次故障处理后，应对发生故障的时间、类型及处理方式等内容进行记录，以便日后查询（集中控制器可以自动记录）。
4、未经本公司同意，任何人员不得拆开监控器或进行维修。
5、消防设备电源监控器应在其主要技术特性下工作, 监控设备属于精密仪器仪表类，应避免冲击、碰撞，严禁雨水淋湿。
